IQBOX M650 Embedded UHF Module
M650 Embedded Module
Modulo RFID UHF Integrato M650

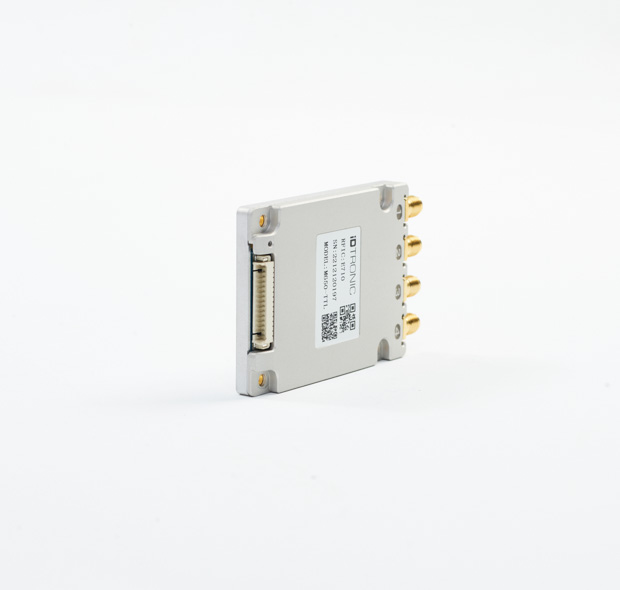

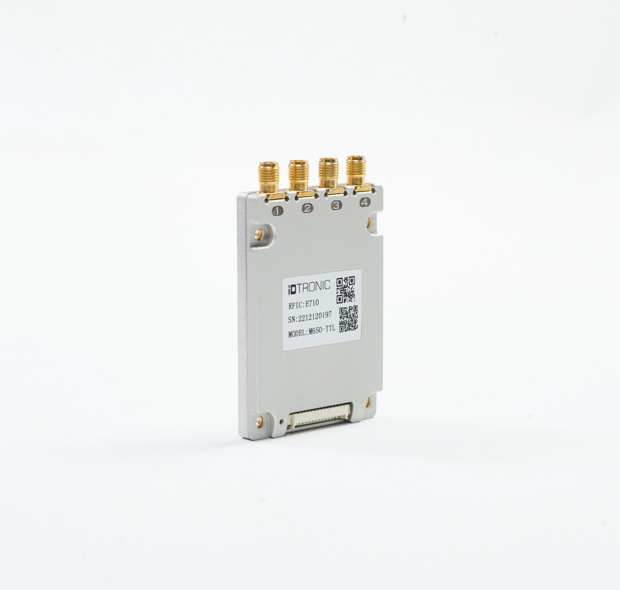

L’iDTRONIC RFID EMBEDDED UHF Module M650 è un modulo RFID UHF ad alte prestazioni, basato sui chip di nuova generazione IMPINJ (E310 / E510 / E710).
Dotato di quattro porte antenna SMA con una sensibilità RF fino a -85 dBm, questo modulo offre prestazioni radio affidabili e un design avanzato anti-interferenze, che lo rendono ideale per dispositivi RFID fissi.

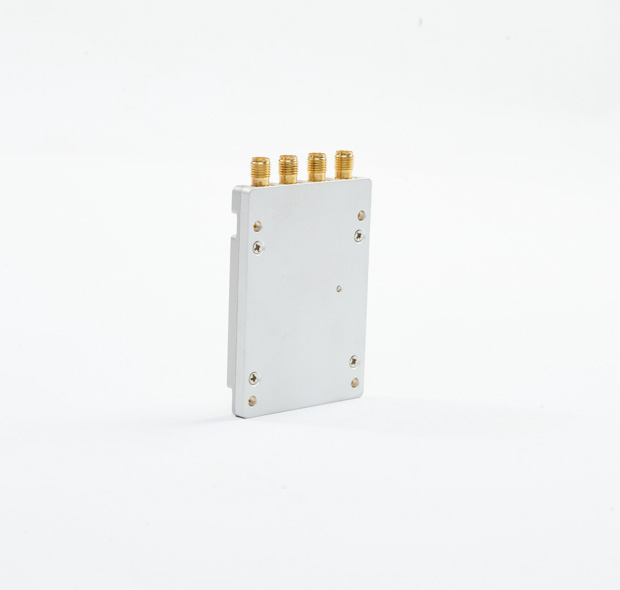

Grazie al guscio interamente in alluminio e all’eccellente dissipazione del calore, il modulo è perfetto per essere integrato in macchine industriali fisse, sistemi di scaffalature e applicazioni nella catena di fornitura.
Tecnologia e prestazioni
-
Supporta la tecnologia UHF EPC Class 1 Gen 2 (ISO 18000-63)
-
Compatibile a livello globale: banda di frequenza da 840 a 960 MHz
-
Potenza di uscita fino a 33 dBm
-
Capacità di lettura rapida: da 350 a 1.000 tag al secondo (a seconda del chip IC utilizzato)
SDK incluso per lo sviluppo
L’hardware è fornito con un utile SDK per lo sviluppo di applicazioni su controller, Linux o Windows.
Lo SDK include:
-
Documentazione tecnica
-
Protocolli di comando
-
Codice sorgente
-
Applicazione demo per Windows con funzionalità complete per tutti gli standard RFID UHF supportati
RFID IC
Impinj E310 / E510 / E710
Chip di nuova generazione per alte prestazioni e affidabilità nella lettura UHF.
Standard Supportati
EPC Class 1 GEN2 (ISO 18000-63)
Compatibilità globale con gli standard RFID più diffusi nel settore industriale e logistico.
Potenza di Uscita RF
Fino a 33 dBm
Potente uscita radio per garantire ampie distanze di lettura e comunicazione stabile.
Velocità e Distanza di Lettura
350 – 1000 tag al secondo
Fino a 12 metri di distanza
Prestazioni elevate per applicazioni ad alto volume e spazi industriali complessi.
Connettività Antenne
4 x Connettori SMA
Supporto per antenne multiple per una copertura flessibile e precisa.
Interfaccia di Comunicazione
UART – TTL
Facile integrazione con sistemi embedded e dispositivi di controllo.
Specifiche Radio
Frequenza operativa: 840…960 MHz
Configurazioni disponibili per:
USA: 902…928 MHz (FCC)
EU: 865…868 MHz (ETSI)
Chip RFID: Impinj E310 / E510 / E710
Potenza di trasmissione RF: +5…33 dBm, regolabile a passi di 1 dB
Sensibilità RF: -87 dBm
Isolamento canale RF: 32 dB
Distanza di lettura: Fino a 12 metri*
Impedenza RF: 50 Ω
Antenne: 4 connettori SMA femmina per antenne esterne
Specifiche Elettriche
Alimentazione: 5 Vdc
Consumo energetico:
1600 mA @ +33 dBm di potenza in trasmissione
120 mA in standby
40 mA in modalità abilitata
Connettori: Connettore FPC a 15 pin
Interfaccia di comunicazione: Porta UART TTL
Velocità di trasmissione: 9600…921600 bit/s, predefinito 115200 bit/s
GPIO
2 ingressi (livelli TTL):
Logica bassa: < 0.8 V, minimo 0 V
Logica alta: > 2 V, massimo 3.3 V
2 uscite (livelli TTL):
Logica bassa: massimo 0.4 V
Logica alta: minimo 2.9 V, massimo 3.3 V
IO: Corrente massima di uscita per porta: 5 mA
Specifiche Meccaniche
Dimensioni: 74.8 × 48.5 × 8 mm
Peso: 56 g
Materiale: Alluminio
Condizioni Ambientali
Temperatura di esercizio: -25 °C … +55 °C
Temperatura di stoccaggio: -40 °C … +85 °C
Umidità: fino al 95 %, non condensante
Standard / Tag Supportati
Standard ISO: ISO 18000-63 (EPC Class 1 Gen 2)
Velocità di lettura: 350 – 1000 tag/s
Cache tag: ≥ 1000 tag (con dimensione EPC di 12 byte)
Informazioni SDK
Sistemi operativi supportati: Windows, Linux, Android
Linguaggi supportati: C, C#/.NET, Java
Software demo: Disponibile per Windows
Datasheet EMBEDDED UHF MODULE M650
