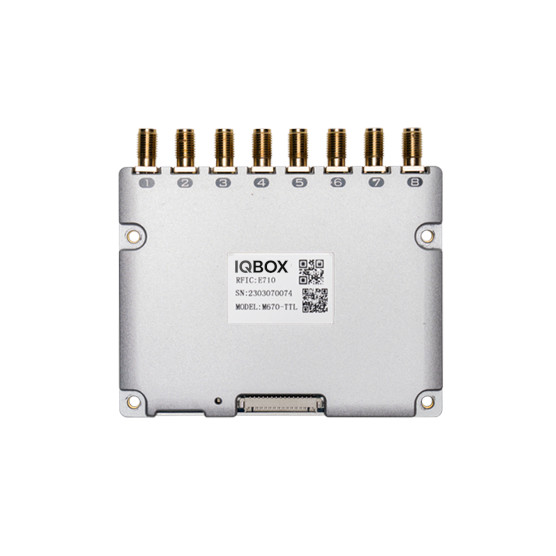

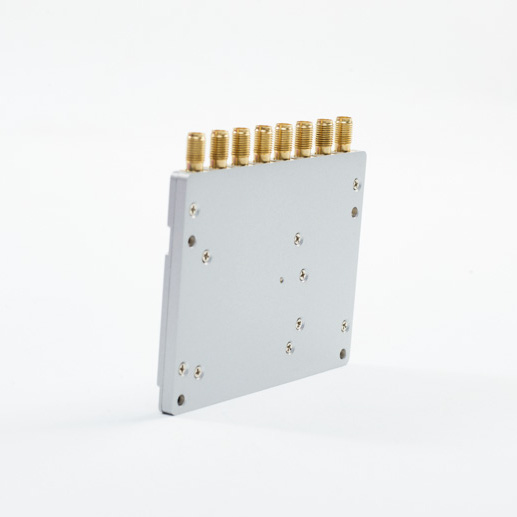

Embedded UHF Module IQBOX M670
Powered by Inpinj, potenza fino a 2W
Il MODULO UHF EMBEDDED M670, parte della nuova linea di lettori UHF di Soltronic, è un modulo RFID UHF ad alte prestazioni con otto porte antenna, basato sui chip di lettura di nuova generazione IMPINJ (E310 / E510 / E710).
Grazie alla potenza di uscita programmabile fino a 33 dBm, il modulo può raggiungere distanze di lettura fino a 12 metri (in base al tipo di antenna, transponder e ambiente). Il guscio interamente in alluminio e l’eccellente dissipazione del calore lo rendono perfetto per l’integrazione in macchinari industriali fissi, sistemi di scaffalature e applicazioni nella supply chain.
Il M670 è equipaggiato con tecnologia UHF EPC Class 1 Gen 2 (ISO 18000-63) ed è utilizzabile a livello globale grazie alla banda di frequenza da 840 a 960 MHz. Il chip di lettura basato su Impinj consente una lettura rapida di 350 fino a 1.000 tag al secondo (a seconda del chip IC).
L’hardware Soltronic è fornito con un SDK completo per lo sviluppo di applicazioni su controller embedded, sistemi Linux o Windows. Oltre alla documentazione, ai protocolli di comando e al codice sorgente, l’SDK include anche una applicazione demo per Windows con tutte le funzionalità disponibili per gli standard RFID UHF supportati.
RFID IC
Impinj E310 / E510 / E710
Chip di nuova generazione per prestazioni elevate e lettura UHF affidabile.
Standard Supportati
EPC Class 1 GEN2 (ISO 18000-63)
Compatibilità globale con gli standard RFID UHF più diffusi.
Potenza di Uscita RF
Fino a 33 dBm
Potente trasmissione radio per garantire un’elevata distanza e stabilità di lettura.
Velocità e Distanza di Lettura
350 – 1000 tag al secondo
Fino a 12 metri
Ottime prestazioni in scenari ad alto volume e ambienti industriali complessi.
Connettività Antenne
8 x Connettori SMA
Supporto per antenne multiple per un’ampia copertura e flessibilità d’installazione.
Interfaccia di Comunicazione
UART – TTL
Facile integrazione con microcontrollori e sistemi embedded.
Specifiche Tecniche
Specifiche Radio
Frequenza operativa: 840…960 MHz
Configurazioni disponibili per:
USA: 902…928 MHz (FCC)
EU: 865…868 MHz (ETSI)
Chip RFID: Impinj E310 / E510 / E710
Potenza di trasmissione RF: +5…33 dBm, regolabile in passi di 1 dB
Sensibilità RF: -87 dBm
Isolamento canale RF: 32 dB
Distanza di lettura: Fino a 12 metri*
Impedenza RF: 50 Ω
Antenne: 8 connettori SMA femmina per antenne esterne
Specifiche Elettriche
Alimentazione: 5 Vdc
Consumo energetico:
1700 mA @ +33 dBm di potenza in trasmissione
120 mA in standby
40 mA in modalità attiva
Connettori: Connettore FPC a 15 pin
Interfaccia di comunicazione: Porta UART TTL
Velocità di trasmissione: 9600…921600 bit/s, 115200 bit/s predefinito di fabbrica
GPIO
2 ingressi (livelli TTL):
Logica bassa: < 0.8 V, minimo 0 V
Logica alta: > 2 V, massimo 3.3 V
2 uscite (livelli TTL):
Logica bassa: massimo 0.4 V
Logica alta: minimo 2.9 V, massimo 3.3 V
IO: Corrente massima di uscita per porta: 5 mA
Specifiche Meccaniche
Dimensioni: 93.5 × 80.3 × 8 mm
Peso: 118 g
Materiale: Alluminio
Condizioni Ambientali
Temperatura di esercizio: -25 °C … +55 °C
Temperatura di stoccaggio: -40 °C … +85 °C
Umidità: fino al 95 %, non condensante
Standard / Tag Supportati
Standard ISO: ISO 18000-63 (EPC Class 1 Generation 2)
Velocità di lettura: 350 – 1000 tag/s
Cache tag: ≥ 1000 tag (con dimensione EPC di 12 byte)
Informazioni SDK
Sistemi operativi supportati: Windows, Linux, Android
Linguaggi supportati: C, C#/.NET, Java
Software demo: Disponibile per Windows
Datasheet UHF Embedded Module M670
